Bouwverslag octocopter

[alfaone]

Even een sneak preview van de werken
Het frame is een X930 van HK met afwisselende goede en slechte beoordelingen, maar ik waag het erop.
De bedoeling is om de motoren rechtstreeks op de armen te monteren zonder gebruik te maken van de motorsteunen aangezien die bij de eerste crash toch breken.
De draden van de twee Hobbywing skywalker quattro ESC worden verlengd zodanig dat ik die in de armen kan steken, is wel mooier om te zien en de vibraties zijn veel minder.

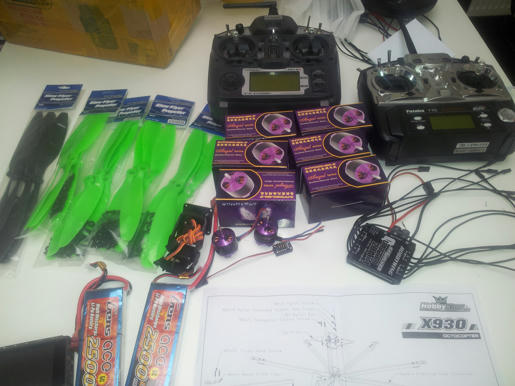

Dit is het materiaal dat ik nodig heb:

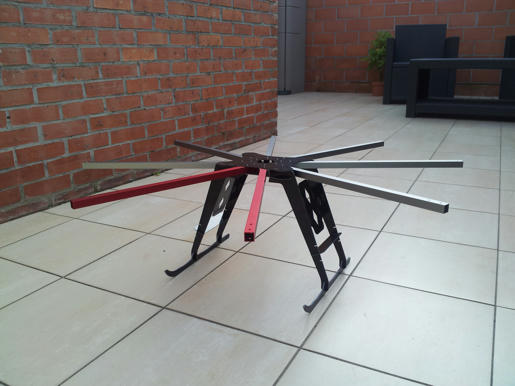

Het frame:

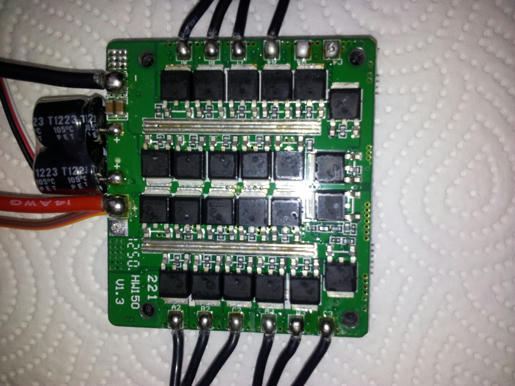

Quattro ESC gesloopt om de draden te verlengen:


Zo dit was het dan voor vanavond, wordt vervolgd

[CrosstownTee]

Mooie start, ik pak alvast een zitje en volg mee!

[piper_heidsieck]

Dan neem ik er de nootjes en frisdrank bij

[Delanghe]

Zie daar een hele hoop materiaal van HK... kan je de volledige configuratie is opsommen? gewoon curieus welke keuzes je gemaakt hebt.... en prijs :p

Zelf ook de turnigy 9x maar dan met de FRSKY http://www.hobbyking.com/hobbyking/store/__17205__FrSky_DHT_8ch_DIY_Telemetry_Compatible_Transmitter_Module.html
en best wel tevreden van! leuke hiervan de telemetry, je weet op voorhand wanneer je te ver gaat e.d.

veel succes, ben ook benieuwd...

[alfaone]

Even een overzicht van de gebruikte materialen:
Frame X930 van HK prijs 36$ http://www.hobbyking.com/hobbyking/store/__26455__Hobbyking_X930_Glass_Fiber_Octocopter_Frame_895mm.html
Hobbywing Skywalker quattro ESC van Goodluckbuy prijs 36 $ X2 = 72 $
http://www.goodluckbuy.com/hobbywing-20a-skywalker-quattro-20ax4-ubec-4-in-1-20a-brushless-esc.html
Sunnysky A2212 motoren (8 stuks) van Goodluckbuy prijs 15,59 $ X8= 124,72 $
http://www.goodluckbuy.com/sunnysky-angel-a2212-2212-980kv-brushless-motor-multicopter-kk-multi-copter-quadcopter.html
Multiwii Pro flight controller met GPS van Hobbyking prijs 65 $
http://www.hobbyking.com/hobbyking/store/__26588__MultiWii_PRO_Flight_Controller_w_MTK_GPS_Module.html
Ondertussen ook een Arduflyer FC met GPS en telemetrie set besteld bij RCtimer prijs 140 $
http://www.rctimer.com/index.php?gOo=goods_details.dwt&goodsid=837&productname=
Camera van Hobbyking http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=31556
Twee Turnigy batterijen 4000 mAh http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=11927
Propellers http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=22451
Totaal zo'n 540 dollar.

[alfaone]

Nog enkele fotos van gisteren:

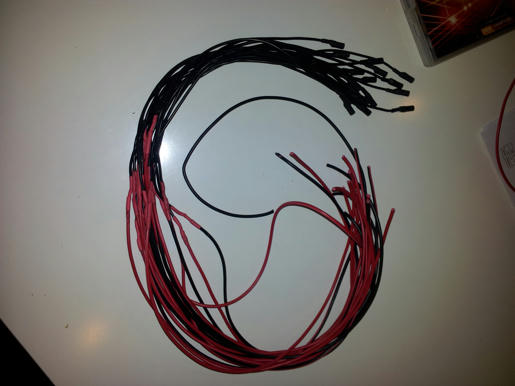

Draden van de ESC verlengd:
[url][URL=http://www.mediafire.com/view/g4cr31dc3yw3uu4/20130710_225818.jpg][/url][/url]

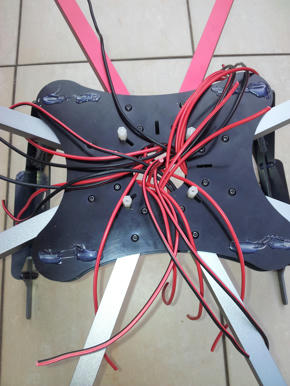

En in de armen gestoken:
[url][URL=http://www.mediafire.com/view/sm6k43qisc11kp6/20130711_202357.jpg][/url][/url]

[url][URL=http://www.mediafire.com/view/dofn31er4w6n4rl/20130711_202414.jpg][/url][/url]

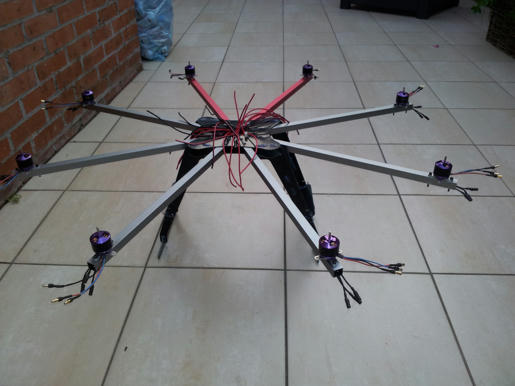

Motoren geplaatst:
[url][URL=http://www.mediafire.com/view/g4r2o11gao6no2k/20130711_211501.jpg][/url][/url]

[url][URL=http://www.mediafire.com/view/g4r2o11gao6no2k/20130711_211501.jpg][/url][/url]

Rechtstreeks op de armen zonder de bijgeleverde bevestigingsplaten om de vibraties te verminderen.
Vandaag lipo alarm(en) en ontvangers toegekregen:

http://www.hobbyking.com/hobbyking/store/__41733__On_Board_Lipoly_Low_Voltage_Alarm_2s_4s_NL_warehouse_.html?strSearch=lipo%20alarm

http://www.hobbyking.com/hobbyking/store/__12339__Turnigy_9X_2_4GHz_8Ch_Receiver_V2_.html

Zo, en nu terug aan het werk: ESC's monteren en draden aansluiten, FC monteren en instellen en ontvanger monteren.

[CrosstownTee]

Het gaat vooruit!
Goe bezig

[Delanghe]

11*4.7Sf props.... x8 da gaat omhoog gaan!

[alfaone]

Zolang em niet wegvliegt ben ik al tevreden

[alfaone]

Update
Na een dag of twee niets kunnen doen, vandaag terug vorderingen.

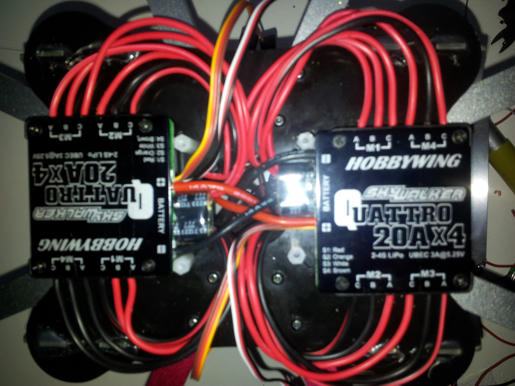

ESC gemonteerd
[url][URL=http://www.mediafire.com/view/a535oukl0x5edf4/20130714_164500.jpg][/url][/url]

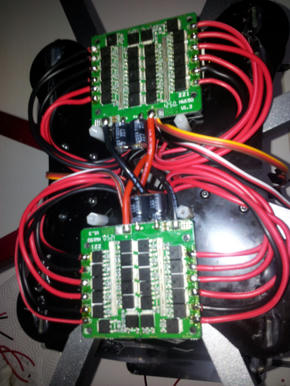

bedrading aangesloten
[url][URL=http://www.mediafire.com/view/7ihd5j5iwg41k5s/20130714_212824.jpg][/url][/url]

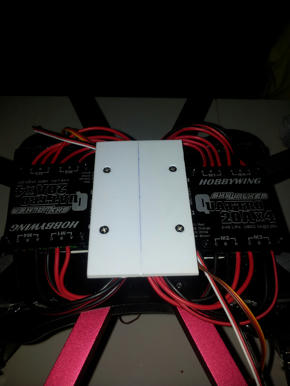

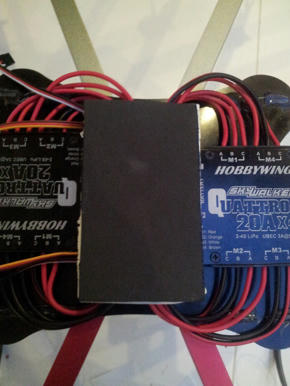

Montageplaat voor de Multiwii controller geplaatst


Schuimrubber laag gekleefd

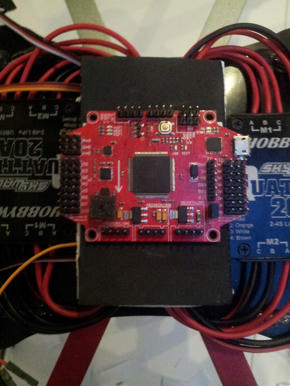

Multiwii pro flight controller gemonteerd


Morgen de multiwii calibreren, de GPS monteren, de ontvanger monteren en wachten op de props van HK.

Slaapwel...
